Abaqus网格畸变并非随机出现，通常集中在几何复杂模型划分、大变形工况模拟、非线性材料分析三类场景中。例如对含细小孔槽的机械零件划分自由网格时，孔槽周边易产生扭曲单元；模拟金属冲压、橡胶压缩等大变形过程时，局部网格可能因过度拉伸或挤压失稳；分析超弹性材料或弹塑性材料的非线性响应时，若参数设置不当也会诱发畸变。







一、网格畸变的典型出现场景与预警要点

（一）高频出现场景

1. 几何特征复杂的模型网格划分阶段

当模型包含细小倒角、深腔、薄壁等特征时，若未进行几何简化（如忽略无关细小特征、修复非流形几何），直接采用自由网格划分，易在特征过渡区域生成 “狭长单元”“锐角单元”。例如对发动机缸体这类含多个油道孔的复杂零件建模时，孔壁与缸体主体的过渡区域，若网格种子设置不当，可能出现长宽比超过 20 的四边形单元，为后续分析埋下畸变隐患。



2. 大变形与极端载荷工况模拟

在金属塑性成形（如冲压、锻造）、结构碰撞、橡胶密封件压缩等场景中，模型局部区域会发生显著形变。以汽车保险杠碰撞模拟为例，碰撞点附近网格需承受瞬时冲击载荷，若网格密度不足或单元类型选择错误（如用线性四面体单元替代二次四面体单元），网格易因 “过度拉伸” 出现负体积，导致计算终止。



3. 非线性材料与多物理场耦合分析

当分析对象为橡胶、泡沫等超弹性材料，或涉及热 - 力、流 - 固耦合问题时，材料本构关系的非线性与物理场间的相互作用，会加剧网格变形风险。例如模拟轮胎与地面接触时，橡胶材料的大变形特性与接触压力的分布不均，若未选用适合超弹性分析的单元（如 Abaqus 中的 C3D8H 单元），网格易在接触边缘发生扭曲。







二、网格畸变的核心成因剖析

（一）网格质量缺陷：畸变的基础诱因

1. 单元形状不规则

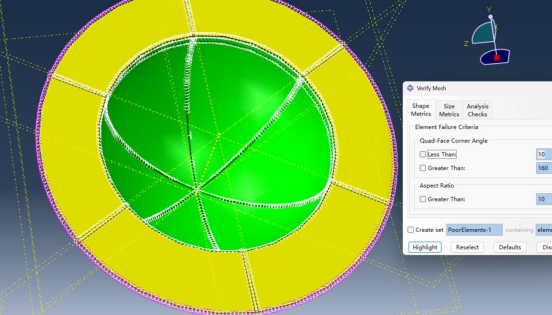

理想单元需满足 “等参数特性”：四边形单元内角接近 90°、三角形单元内角接近 60°、六面体单元各面接近正方形。若实际单元出现 “钝角＞150°”“锐角＜30°”，或六面体单元出现 “棱边长度差异＞5 倍”，会导致单元刚度矩阵失真，受力时无法准确传递应力，进而引发畸变。例如对曲面壳体模型采用三角形单元自由划分时，易出现 “针尖状” 锐角单元，在弯曲载荷作用下迅速发生翘曲畸变。



2. 尺寸过渡突兀

模型不同区域网格尺寸差异过大（如从 1mm 突然过渡到 10mm），会在过渡区域形成 “应力集中带”。以机械轴类零件为例，轴肩处若未设置 “渐变网格种子”，粗网格与细网格直接衔接，会导致轴肩根部网格因应力骤增而变形。



3. 网格密度失衡

l 密度不足：高应力梯度区域（如裂纹尖端、孔边）若网格过疏，无法捕捉应力变化细节，易因 “应力插值误差” 导致网格局部过度变形。

l 密度过密：整体网格过密会增加计算量，同时可能因 “数值累积误差”（如迭代过程中节点坐标漂移）引发网格失稳，尤其在瞬态分析中更为明显。



（二）材料模型失配：畸变的力学诱因

1. 本构模型选择错误

将 “线弹性模型” 用于 “弹塑性材料”（如低碳钢）分析，会导致计算时忽略材料屈服后的塑性流动，使应力计算值远高于实际值，进而 “强迫” 网格过度变形以匹配虚假应力。例如模拟钢板弯曲时，若未选用 “von Mises 屈服准则”，会导致钢板网格因 “虚假弹性变形” 超过材料极限而畸变。



2. 材料参数输入偏差

l弹性模量偏差：若输入值比实际值高 50%，会使单元刚度偏大，受力时网格易因 “刚性过强” 出现局部褶皱；

l泊松比错误：橡胶材料泊松比接近 0.5（不可压缩），若误输入 0.3（金属泊松比），会导致体积变形计算错误，引发网格 “膨胀式畸变”。



（三）边界条件与加载：畸变的外部诱因

1. 约束不足或过度

l 约束不足：模型缺少必要的刚体位移限制（如悬臂梁固定端未约束转动自由度），会导致整体模型 “漂移”，网格随刚体运动发生无意义变形；

l 约束过度：在不需要固定的区域施加固定约束（如简支梁两端均约束竖向位移），会导致局部网格因 “约束反力过大” 而挤压畸变。



2. 加载方式不合理

l集中载荷作用面积过?。航?/span> “10kN 集中力” 直接作用在 “0.1mm2 的节点上”，会产生无限大应力，导致该节点周边网格瞬间撕裂；

l载荷步设置不当：在大变形分析中，若一次性施加全部载荷（未分 10-20 步递增），会使网格因 “瞬时过载” 无法适应变形，引发突发性畸变。



（四）数值计算参数：畸变的算法诱因

1. 时间步长设置不当

瞬态分析中，时间步长过大（超过应力波传播时间的 1/10）会导致 “数值阻尼不足”，无法准确跟踪动态响应。例如模拟子弹冲击钢板时，若时间步长取 1e-4s（实际需 1e-6s），会使钢板网格因 “应力波未及时传递” 出现局部鼓包畸变。



2. 算法选择与迭代控制错误

l大变形分析未启用 “NLGEOM（几何非线性）” 选项，会忽略网格变形对几何形状的影响，导致计算时仍按初始网格形态传递应力，引发 “几何不协调” 畸变；

l非线性迭代次数不足（如将最大迭代次数从 20 次减至 5 次），会使每次载荷步内无法收敛到平衡状态，网格变形累积误差逐步扩大，最终失稳。



Abaqus 网格畸变的解决需遵循 “预防为主、综合治理” 原则：建模阶段通过几何清理与精细化网格划分降低风险，分析阶段通过实时监控与参数调整控制变形，结果阶段通过实验验证确保可靠性。工程实践中需注意：



1. 优先采用 “六面体扫掠网格”（适用于规则几何）或 “二次单元”（适用于复杂几何），减少纯自由网格的使用；

2. 大变形分析前务必启用 “NLGEOM” 与 “自动时间步长”，超弹性材料需通过实验校准本构参数；

3. 建立 “网格质量 - 计算结果” 关联数据库（如记录不同网格质量下的应力偏差），逐步积累同类问题的解决经验。



通过系统性优化，可将网格畸变导致的计算失败率从 30% 以上降至 5% 以下，显著提升 Abaqus 分析的效率与精度，为工程设计提供可靠的数值支撑。
