本文将介绍如何利用Electrical Connections功能检查模型的电连接特性。

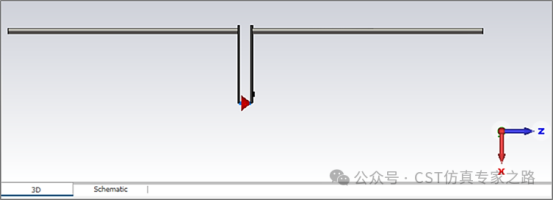

1. 新建一个CST仿真工程，然后在功能区的 Home选项卡下通过宏命令：Macros > Construct > Demo Examples > Dipole Antenna自动创建偶极子天线模型以及完成相关仿真设置。运行宏命令后3D窗口中模型如下图所示：

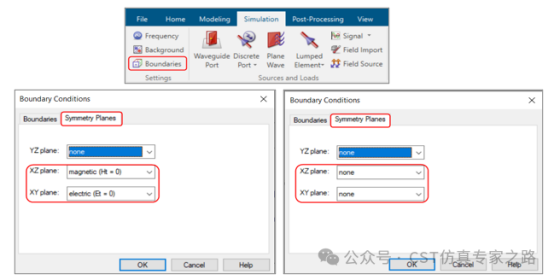

2. 为了减少仿真时间，此偶极子模型在边界条件中将XZ平面和XY平面分别设置为磁对称和电对称，如下方左图所示。为了便于后续使用Electrical Connections功能，需要去掉对称面设置：在Simulation选项卡下，点击Boundaries图标，弹出Boundary Conditions对话框，然后切换到Symmetry Planes选项卡，将XZ平面和XY平面均设置为none，如下方右图所示。

3. 点击Simulation选项卡下的Electrical Connections图标，在其下拉菜单中选择Calculate Connectivity，如下图所示。

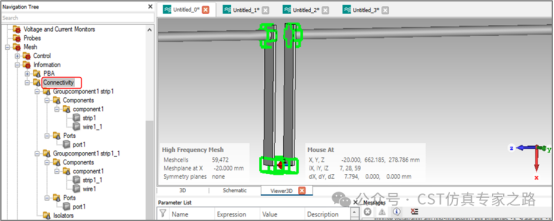

4. 点击Calculate Connectivity后，CST会自动计算，电连接信息是基于用于计算求解器结果的矩阵得到的。计算完成后电连接信息将显示在Navigation Tree > Mesh > Information > Connectivity文件夹中， Connectivity文件夹会显示2D/3D实体、集总元件和离散端口的电连接关系。如下图所示，选中Connectivity文件夹，在3D界面中会展示模型中所有的电连接信息，并且会用绿色线框标识出来。

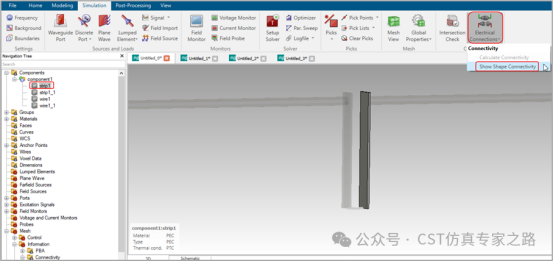

5. 另外，也可以选中某一个结构部件，然后查看与其有电连接关系的所有结构实体和端口。如下图所示，先在导航树中选择strip1，再点击Simulation选项卡下的Electrical Connections图标，在其下拉菜单中选择Show Shape Connectivity。

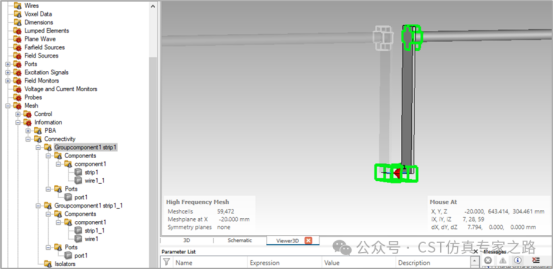

6. 点击Show Shape Connectivity后，3D界面中会显示strip1以及所有与strip1有电连接关系的结构部件及端口（wire1_1和port1），并且在连接处会用绿色线框标识出来，如下图所示。

（内容、图片来源：CST仿真专家之路公众号，侵删）
