在结构力学仿真中，载荷位移曲线是判断结构承载能力、刚度与失效模式的核心依据，但工程师使用Abaqus导出时，常遇“曲线震荡”问题——无规律波动导致无法读取屈服点、极限载荷。这种震荡多为建模、求解或后处理不当引发的“虚假震荡”，下文系统分析成因与解决方法。







一、先判断：曲线震荡的“真与假”

l真实震荡：结构存在动态效应（如冲击振动）或材料非线性耦合（如弹塑性屈曲后波动），需结合工程判断，可通过增阻尼、优网格削弱；

l虚假震荡：结构应呈平滑响应（如刚性材料拉伸），震荡源于仿真设置，需重点排查建模、求解、后处理。



二、核心成因与解决方案

1.建模阶段：网格与约束不当

（1）网格质量差

成因：单元扭曲、长宽比过大、节点重合，导致应力计算失真，非线性分析中网格畸变加剧震荡。

解决方案：

l查质量：进入“Abaqus/CAE→Mesh→Verify”，确保实体单元长宽比≤5，壳单元扭曲度≤0.8；

l优划分：应力集中区（缺口、载荷点）细化网格，用“SeededEdges”设均匀种子；

l换单元：线性单元（如C3D8）震荡时，改用二次单元（如C3D20R）。



（2）约束与载荷错误

成因：约束不足（虚位移）、集中力直接作用节点，导致力与位移传递不连续。

解决方案：

l强约束：贴合实际支撑（如拉伸试样仅释轴向自由度），用“ConstraintDiagnostics”查过/欠约束；

l优加载：优先面载荷/分布载荷，集中力需通过“参考点（RP）+耦合”绑定作用面；

l防刚体运动：补约束（如径向），避免无约束滑动引发载荷波动。



2.求解阶段：参数与算法错配

（1）步长控制不当

成因：固定步长大、自动步长上限不合理，跳过关键响应点。

解决方案：

l设自动步长：“Maximumincrementsize”为总位移1%~5%，“Minimumincrementsize”=1e-5；

l启位移控制：载荷控制震荡时（如屈服后载荷降），改用位移控制加载；

l增子步：“Maximumnumberofincrements”设1000~5000。



（2）积分与收敛问题

成因：减缩积分易现“沙漏模式”，收敛准则过松致求解提前终止。

解决方案：

l优积分：C3D8R震荡换C3D8/C3D20R，壳单元启“增强沙漏控制”；

l紧收敛：“Force”容差1e-4~1e-5，“Displacement”容差1e-6；

l启线搜索：非线性分析勾选“Linesearch”，加速平衡解收敛。



（3）接触设置不合理（接触分析）

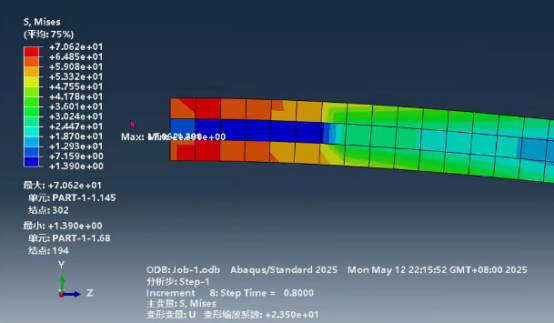

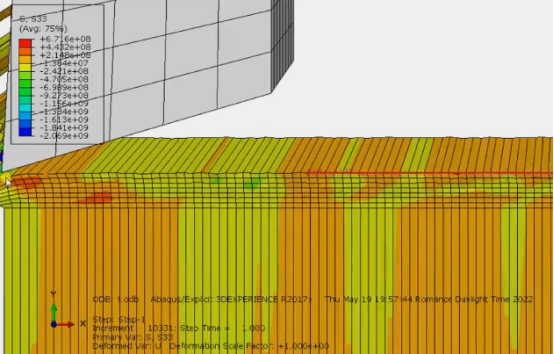

成因：接触刚度大、算法适配差，致“接触分离震荡”。

解决方案：

l调刚度：“Normalstiffness”设“Automatic”或降系数（如1e6→1e5）；

l换算法：大变形用“面-面接触”替代“节点-面接触”；

l增阻尼：“Tangentialdamping”设0.01~0.05。



3.后处理阶段：数据提取错误

（1）采样频率不当

成因：采样步长大致离散，过小捕微小波动。

解决方案：

l合理采样：“CreateXYData→ODBFieldOutput”选“Byincrement”，勾“Skipredundantincrements”；

l数据平滑：导出至Excel/Origin，用“移动平均”“Savitzky-Golay”（系数3~5）。



（2）提取位置错误

成因：选非关键节点（如边缘振动节点），纳入局部位移。

解决方案：

l明位置：提“载荷作用点位移”或“代表性节点位移”；

l用RP提?。涸睾砂驲P，直接提RP的位移与载荷。







三、实战案例：拉伸试样震荡解决

1. 查网格：两端长宽比10→细化至≤3；

2. 优求解：固定步长0.1→自动步长0.02，启线搜索；

3. 调提取：边缘节点→载荷RP轴向位移；

4. 后平滑：Origin5点移动平均，得平滑曲线。



四、预防原则

1. 建模：保网格质量，约束/载荷贴合实际；

2. 求解：非线性启自动步长+线搜索，接触优刚度；

3. 后处理：提RP数据，必要时平滑。



曲线震荡是数值与真实响应的偏差，系统性排查可解决。仍震荡时，查材料本构（弹塑性连续性）或更新Abaqus版本修复BUG。
