在 ABAQUS软件/CAE 的 Mesh ?？橹锌梢允迪忠韵鹿δ?/span>：布置网格子设单元形状、单元类型、网格划分技术和算法、划分网格以及检验网格质量。在建模过程中，划分网格是一个十分重要的环节，需要根据经验综合使用多种技巧。



网格质量的好坏直接关系到分析是否能够顺利、快速地完成，也关系到是否能够得到高精度的分析结果。好的网格包含三个要素。



1)合适的单元类型：在选择单元类型时，既要注意选择适合所分析问题的类型、保证结果精度，又要注意避免过度增大计算工作量。

2)良好的单元形状：单元形状通过选择网格划分技术和布置网格种子控制。

3) 适当的网格密度：网格密度通过布置网格种子控制。



下面将详细解答上述常见问题。



9.1单元类型

有限元分析的本质是将无限自由度问题转化为有限自由度问题，将连续体模型转化为由有限个单元组成的离散模型。ABAQUS软件 单元库中提供了丰富的单元类型，几乎可以模拟实际工程中任意几何形状的有限元模型。在分析过程中选取单元类型时，往往面临多种选择。各种单元类型的节点数目、单元形状、插值函数阶次和单元构造方式都有很大差异，每种单元都有其特定的使用范围，要根据分析类型和具体问题合理选择。如果单元类型选取的不正确或不恰当，即使最终可以得到计算结果，这些结果也可能误差较大，甚至会是错误的。



《实例详解》第 2.7 节2.8 节和 2.9 节分别了实体单元单元单元的选择方法。关于单元选取的详细介绍，请参见 ABAQUS软件 6.7 帮助文档《ABAQUS软件 Analysis User’sManual》第22章“Continuum Elements”和第23 章“Structural Elements”。



[常见问题 9-1]

ABAQUS软件 中每种单元名称都是用不同的字母和数宇组合表示的，其表示方法遵循什么样的规则?



[解答]

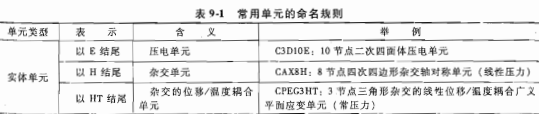

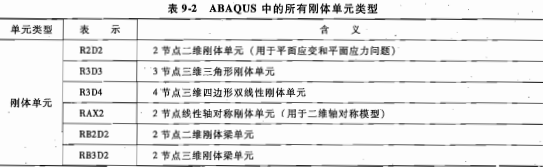

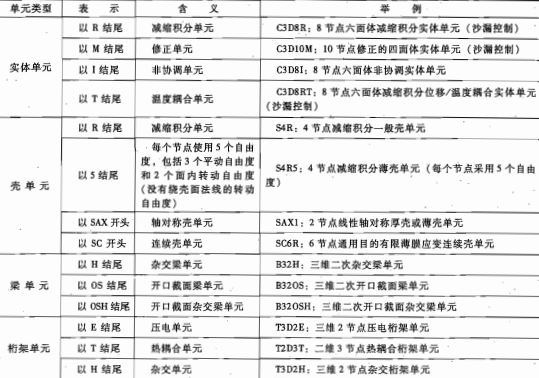

表 9-1 和表 9-2列出了常用的实体单元、壳单元架单元和刚体单元的名规则。关于ABAQUS软件 单元库的详细介绍，请参见 ABAQUS软件 6.7 帮助文档《ABAQUS软件 Analysis User'sManual》的最后一章“Output Variable and Element Indexes”。
