空压机活塞是空压机的核心部件之一，主要用于压缩气体并将其推送到储气罐或气体输送系统中?？昭够钊艹捎邢拊治鍪且恢掷糜邢拊椒ǘ钥昭够钊艹山辛ρХ治龅姆椒?。有限元方法是一种数值计算方法，通过将复杂的结构划分为有限个简单的单元，然后对每个单元进行力学分析，最后将所有单元的结果组合起来得到整体结构的力学行为。

使用Abaqus有限元软件，对某型总成在静力和热作用下的综合影响进行了详细分析。这一分析过程旨在揭示这些因素对活塞总成的交互影响，从而为优化产品结构、提升其性能和稳定性提供有力的科学依据。

在许多工程问题中，我们需要进行多物理场的耦合分析，因为这种分析可以同时考虑多种物理场的作用效果和相互影响，从而得到更全面、更准确的分析结果。例如，温度场和应力场的相互作用，流体场与结构场的相互影响等。这种分析不仅需要考虑各个物理场的作用效果，还需要考虑它们之间的相互影响，这使得我们能够更准确地预测和分析工程问题的结果。因此，多物理场的耦合分析在工程中有重大意义。

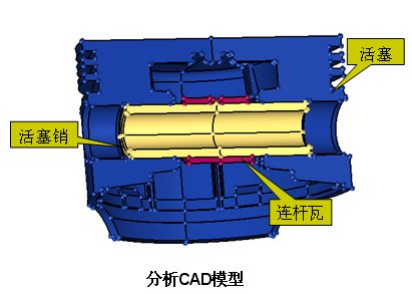

活塞总成有限元分析

1.分析内容

热梯度，热流密度（热通量），温度分布

2.传热分析需要定义

l传热单元：热应力耦合单元 C3D8RT。

l材料密度（Density ）

l弹性模量（Modulus of elasticity ）

l泊松比（Poisson‘s ratio ）

l热传导系数（Thenmal conductivity）

l比热容（Specific Heat）

l膜系数（ film coefficient ）

l预定义场（predefined field）

热传导系数

两个零部件 1 和 2，通过接触进行热传导，那他们之间的稳态换热量

Q= (T1-T2)/ (b1×lamda1/s)

Q 为换热量

T 为温度

lamda 为热传导系数 （与温度有关）

b 为厚度

s 为接触面积

膜系数

定义：是衡量对流传热强弱程度的一个参数，是流体在单位时间内，在单位温度差推动下，经单位传热面积所传递的热量。传热膜系数与传热面积乘积的倒数为对流传热的 热阻，有亦以传热膜系数的倒数表征对流传热的热阻。

转换公式

对流换热 Q＝S0K0△tm

△tm＝(T1-T2)/ln（ △ t1/△ t2）

预定义场

即为初场，计算刚开始时各部件的温度场

定义为 20 °C

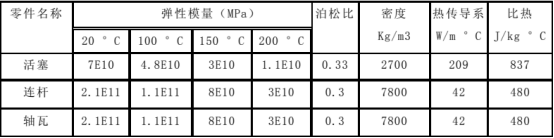

固体参数

流体参数

计算结果

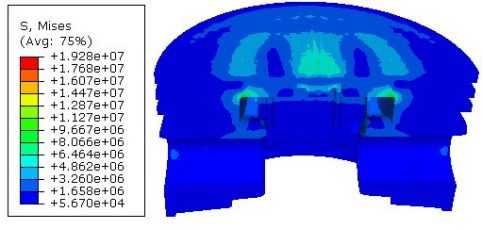

1.应力

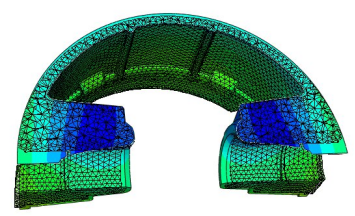

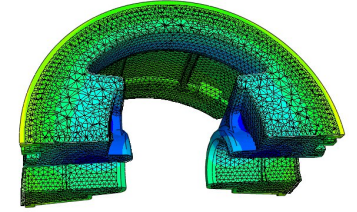

2.应变

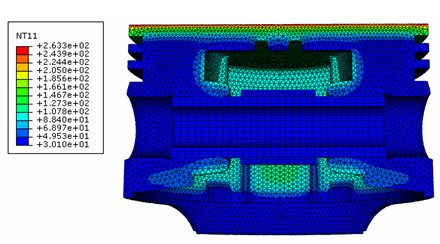

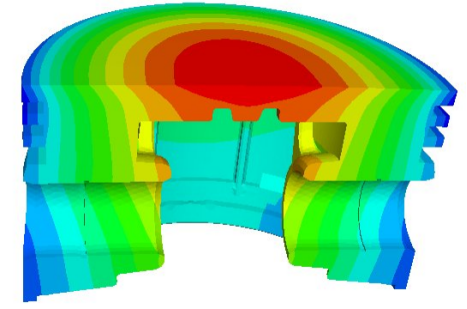

温度场

一循环周期内，局部位置温度上升较快，温度较高

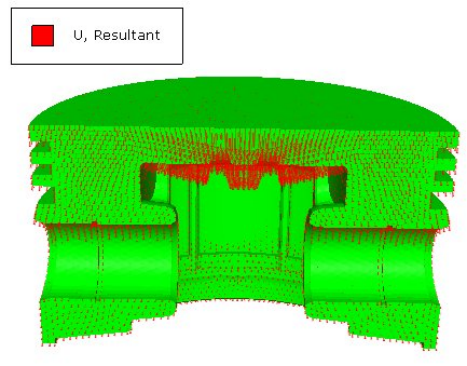

截面变形情况

材料较多处变形较大（具体数值为给出）

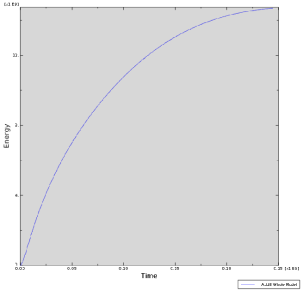

模型内能变化曲线

动能曲线

初始运动动能较高；随着速度稳定，动能接近零

热机耦合分析是一种综合方法，能够一次性获取多种信息，对于活塞椭圆度的分析具有指导作用。同时，它也为冷却水套等设计提供了依据。
