三自由度翘曲单元梁单元中心线曲率和挠率的确定

默认情况下，Abaqus假定梁中心线是直线，并且梁元素横截面在空间中具有相同的方向。如果不是这种情况，三自由度翘曲单元可以考虑梁中心线的曲率和扭转对相关梁单元截面刚度特性的影响。例如，您可以对预弯和预扭的转子叶片进行建模。

梁中心线是连接梁元素节点的曲线。当考虑梁中心线在垂直于横截面1方向(或2方向)的平面上的投影时，关联的第一 (或第二) 前兆值是密切圆的倒数半径例如，图2显示了中心线投影到垂直于1-方向的平面上的密切圆;相关联的第一前兆是1/R。

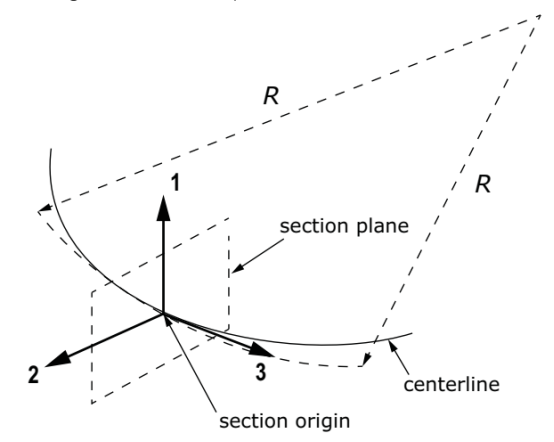

图2：预变性。

预扭转定义为梁单元围绕梁中心线切线的截面方向相对于中心线上旋转极小框架的旋转方向的变化。例如，在图3中心线是直的，截面平面中的旋转最小化框架都是平行的;所描述的截面方向的相关预扭转是v/A。

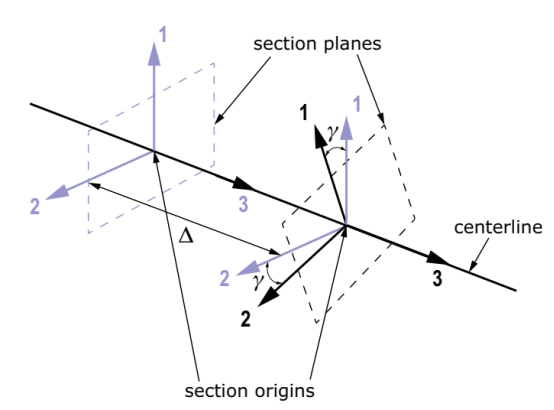

图3：预扭转。

输入文件用法：

使用以下两个选项指定梁中心线曲率和挠率

梁截面生成*截面曲率

单自由度翘曲单元在特定积分点的输出请求输出到输出数据库的输出可以在横截面上的特定集成点的实际分析过程中恢复。在大量的横截面点请求输出可能会降低性能。

输入文件用法：

使用以下两个选项请求特定集成点的输出：

梁截面生成截面点

输出数据库的内容

默认情况下，输出数据库包含带有1DOF翘曲元素的一帧翘曲位移的字段输出，或者包含带有3DOF翘曲元素的六帧翘曲位移的字段输出。对于单自由度翘曲单元，场输出还包含所有单元集成点的截面点应变和应力恢复数据。对于3-DOF翘曲单元，应变和应力恢复数据包含在六帧的应变和应力单元输出中。第一、第二和第三帧中的数据分别表示由于拉伸、1轴剪切和2轴剪切而产生的单位梁横截面力的横截面翘曲场。 第四帧、第五顿和第六顿中的数据分别表示由于扭转、沿1轴弯曲和沿横截面2轴弯曲的单位梁截面扭矩的横截面翘曲场。

温馨提示：

此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
