如何利用CST仿真共模电感的差、共模阻抗给大家介绍过如何仿真共模电感的差、共模曲线，这次我来介绍如何把S参数模型加到PCB上。首先要说明的是，这种方法不适用于共模电感存在强耦合的场景，如果要考虑耦合的因素，共模电感需要采用3D建模的方法。

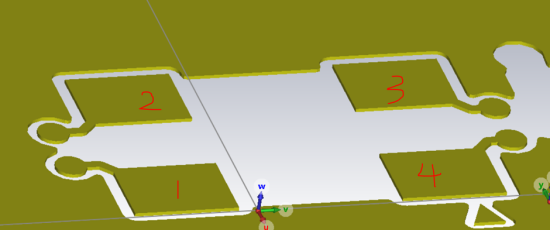

第一步，把PCB的模型导入CST，找到共模电感的4个焊盘，注意pin脚排布。

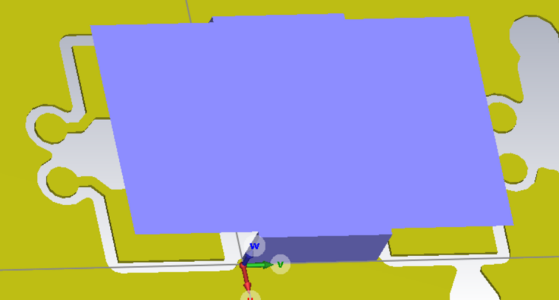

第二步，在焊盘上放位置画一个金属片，两侧与差分信号的参考地相连，通常是GND。

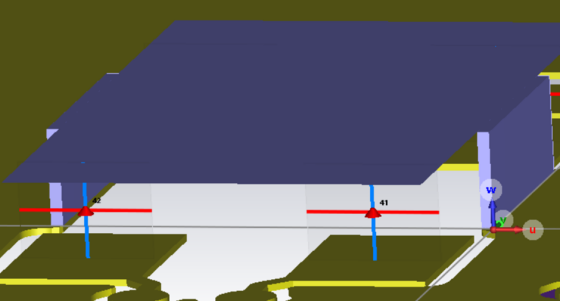

第三步，4个焊盘分别对上方的金属片添加port，注意port方向保持一致，从焊盘指向金属片。这里需要说明的是，port也可以直接对GND平面加，这种情况下就不用画金属片。

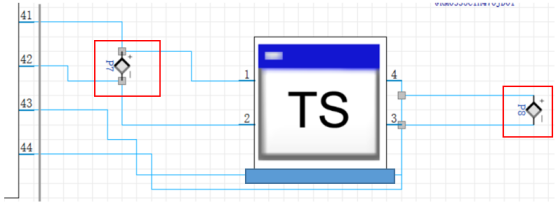

第四步，在CST电路工作室里面导入共模电感的S参数模型，分别和3D里面添加的port连接，注意pin脚要一一对应，不要连错?？梢栽诠材５绺星昂筇砑觩robe，来看滤波前后波形的变化。

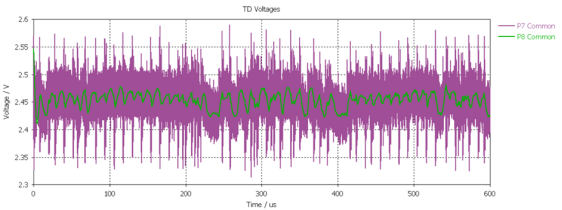

第五步，创建Trans task，这里我们添加了一对实测的差分信号作为激励源，点击update。运行后，我们先看看P7、P8上共模噪声的变化，可以看出经过共模电感后，共模噪声明显减小。

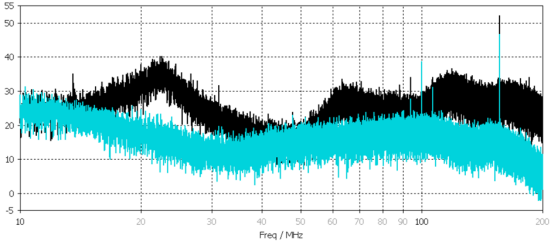

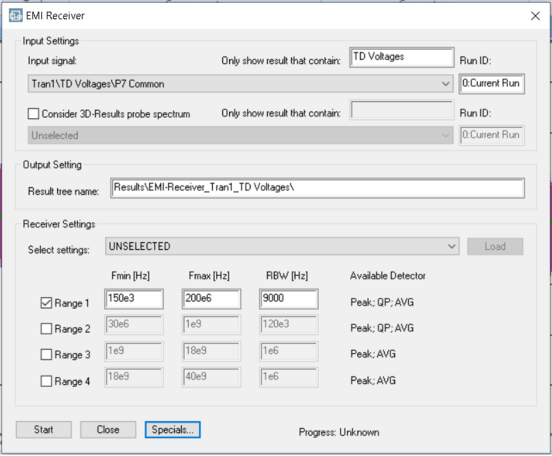

第六步，如果想看频域结果怎么办呢？可以用CST2023版本的新功能，EMI接收机程序，对信号做后处理，可以看到共模电感的滤波效果。

（内容、图片来源：CST仿真专家之路公众号，侵删）
