前些天受副高影响，多地持续高温。地处长江流域的同学想必日夜祷告，心中默念“风雨雷电，快快显灵”。

在大家的祷告下，台风“马鞍”来了。这铁马冰河的气势让夜阑卧听风吹雨的笔者辗转反侧。于是打开CST，做了浪涌发生器模型和大家共享。

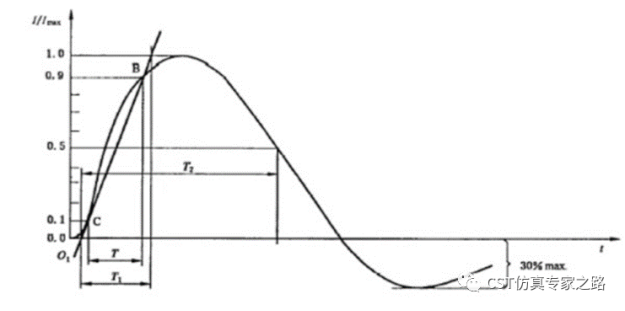

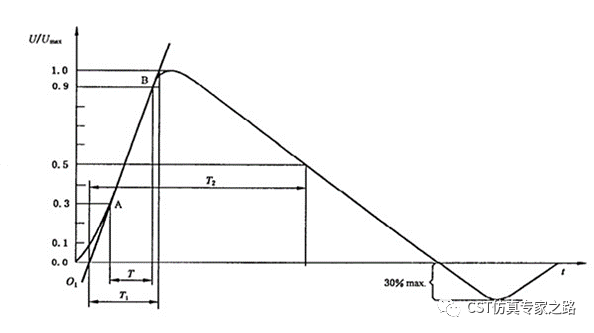

下图为IEC 61000-4-5中1.2/50us浪涌发生器开路电压及短路电流波形要求

波前时间：T1=1.67xT=1.2x（1±30%）us

半峰值时间：T2=50x（1±20%）us

波前时间：T1=1.25xT=8x（1±20%）us

半峰值时间：T2=20x（1±20%）us

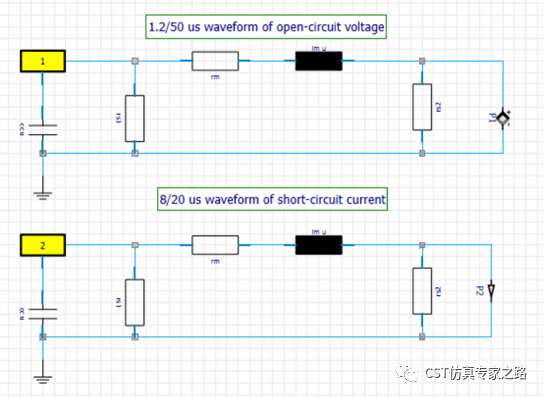

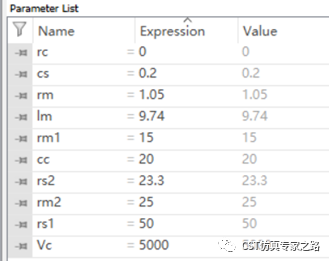

根据IEC 61000-4-5中提供的浪涌电路发生器电路及波形要求，在CST schematic中创建1.2/50 us浪涌发生器电路，参考如下（电路参数为笔者根据CST参扫仿真调试结果，仅供参考）

仿真电流电压波形如下

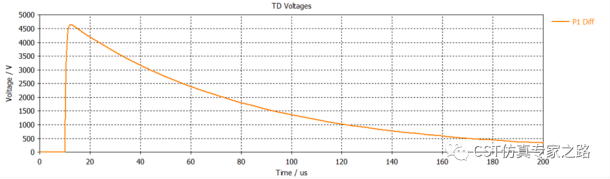

【1.2/50us 开路电压波形】

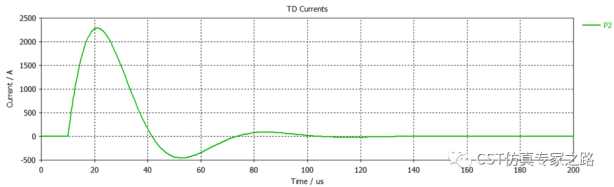

【8/20us 短路电流波形】

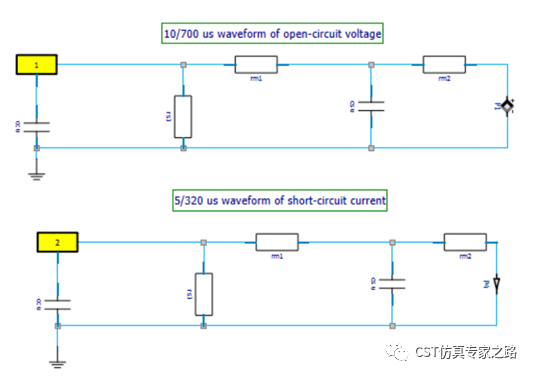

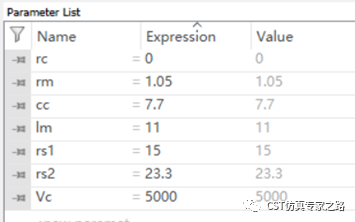

既然有了1.2/50 us的浪涌发生器，怎么能缺少10/700us的浪涌发生器呢。电路参考如下（电路参数为笔者根据IEC61000-4-5中提供，仅供参考）

仿真电流电压波形如下

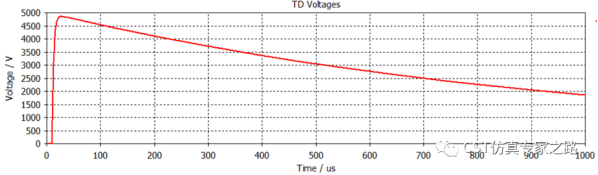

【10/700us 开路电压波形】

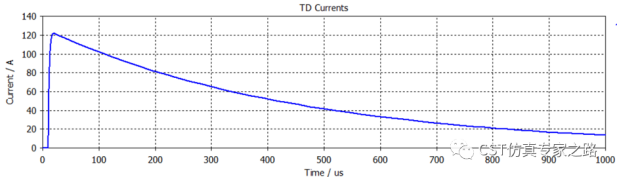

【5/320us 短路电流波形】

下一期会给大家带来常见电源端口防雷电路模型，且听下回分解。

（内容、图片来源：CST仿真专家之路公众号，侵删）
