定义循环对称模型

为模型的单个扇区定义网格，即所谓的“基准扇区”。指定360°模型中的扇区数n。通过指定对称轴上两点的坐标(在全局坐标系中)来定义对称轴。轴方向是从第一点到第二点，扇区绕轴逆时针方向编号，基准扇区为扇区号1。对于一个二维的模型只需要在轴上给出一个点。假设轴方向为正的z方向;因此，扇区在x-y平面中按逆时针方向编号

输入文件用法：

循环对称模型，N=n

在以部件实例的集合定义的模型中，*循环对称模型选项必须出现在模型定义中(参见程序集定义)。

Abaqus/CAE用法：交互?？?/span>：交互->创建：循环对称：扇区总数：n

应用循环对称约束

要应用循环对称约束，必须在基准扇区的每一侧定义一对或多对对应的曲面(请参阅关于曲面)。然后，您可以使用基于循环对称曲面的系结约束在对应曲面对之间应用循环对称约束(请参阅在Abaqus/Standard中定义系结接触)。在tie约束定义中指定的每一对的第一个曲面是二次曲面，曲面中节点的所有自由度将被内部生成的多点约束消除。每对的第二个表面是一个主表面。如果定义了不止一对次/主表面，则所有对次表面到主表面的旋转方向必须相同(即顺时针或逆时针)。

输入文件用法：

使用以下选项在两个曲面之间应用循环对称约束：

*表面，名称=主要表面，名称=次级

*TIE，循环对称，名称=循环

次要的，主要的

ABAOUS/CAE用法： 交互?？椋航?>创建：循环对称：单击提示区域中的Surface

使用不匹配的曲面网格

在表面网格不匹配的情况下，如图5所示，更细的网格通常应该是第二表面。不匹配的网格会造成应力场的局部误差。误差的大小取决于网格之间的不匹配程度以及所使用的元素类型:对于二阶(修正的)四面体元素，误差通常最明显。因此，如果使用不匹配的表面网格，建议在局部应力场精度不高的区域选择扇形边界。

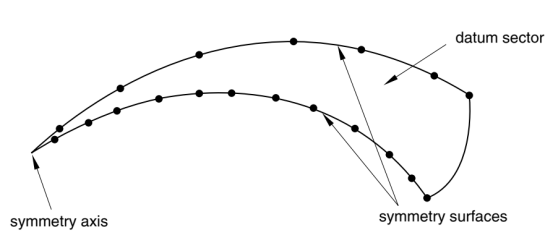

图5：具有不匹配节点的循环对称曲面
